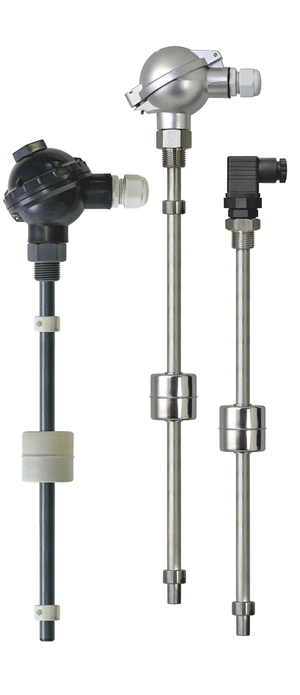

MNR 6
Contrôleurs magnétiques de niveau
MNR 6
Produit Précédent ‹‹
Produit Suivant ››
Manuel Utilisateur

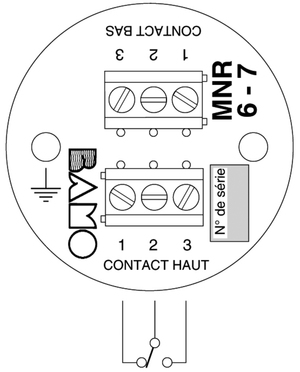

Platine de raccordement
Platine de raccordement
Exécution PVC, PPH, PVDF ou Inox
1 ou 2 contacts inverseurs
Faible encombrement
Peu sensible aux variations de densité
APPLICATIONS
Contrôle et commande automatique de mise en route et arrêt pompe, électrovanne, alarme de niveau bas, sécurité de remplissage, etc. Utilisation dans toutes les industries.
PRINCIPE
Des contacts Reed disposés dans un tube sont actionnés au passage du flotteur magnétique.
Par son principe, la série MNR 6 n'est recommandée que pour les liquides non visqueux, ne collant pas et ne comportant aucune particule magnétique ou corps solide en suspension.
PRESENTATION
Toutes les pièces en contact avec le fluide sont, selon les modèles, en PVC, PPH, PVDF ou Inox 316 L.
Le montage s'effectue par raccord fileté ou par bride.
Le flotteur peut se démonter par le bas dans tous les cas.
CARACTERISTIQUES TECHNIQUES
Matériaux Limites de température Pression maxi (à 20 °C)
PVC +5...+50 °C 3 bar
PPH -5...+105 °C 3 bar
PVDF -10...+110 °C 3 bar
Inox -20...+110 °C 20 bar
Contact (2 maxi)
Inverseur, (rendu bistable par les butées)
Pouvoir de coupure
60 VA
Ecart mini
100 mm
Précision
±2 mm
Hystérésis
8 mm
Zone morte haute
60 mm
Zone morte basse
50 mm
CONTACTS - RACCORDEMENT
Les contacts inverseurs ont un pouvoir de coupure de 60 VA / 220 V / 1 A.
Il est impératif d'utiliser un relais pour contacts Reeds.
L’état bistable est obtenu grâce aux butées qui bloquent le flotteur en regard de l’ampoule Reed.
Le raccordement électrique s'effectue sur un circuit électrique à l'aide de borniers repérés dans une tête PP pour les versions plastiques ou une tête alliage léger pour les versions Inox.
Pour un raccordement déporté il est prévu une sortie fil.
Une prise DIN est également disponible pour les appareils comprenant 1 seul contact.

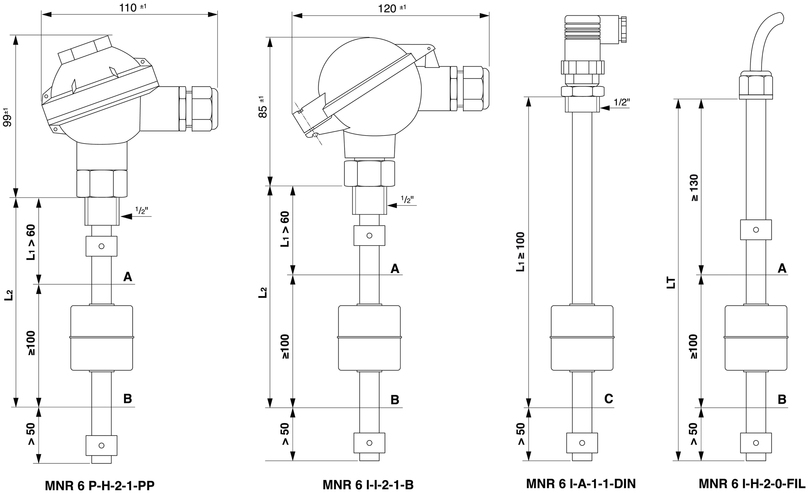

DESCRIPTIF


A = Niveau HAUT B = Niveau BAS
Matériau du tube et butée(s)
PVC (hauteur maxi 1000 mm) P
PPH (hauteur maxi 1000 mm) H
PVDF (hauteur maxi 1000 mm) V
Inox (hauteur maxi 1500 mm) I
Flotteurs
PPH : Hauteur 36, Ø 42, Masse 20 g, –––> Densité mini 0,65 H
PVDF : Hauteur 49, Ø 41, Masse 40 g, –––> Densité mini 0,90 V
Inox : Hauteur 43, Ø 43, Masse 24 g, –––> Densité mini 0,70 I
Nombre de contacts
1 contact 1
2 contacts 2
Procédé de raccordement
Sans 00
½" MG 1
2" MG 4
Bride DN 50 51
Tête de raccordement
Sortie fil (3 mètres) FIL
Prise DIN (1 seul contact) DIN
Tête PP PP
Tête B B
Exemple de codification : MNR 6 I I 2 1 B
D-551.01-FR-AC
14-09-2016
Contrôleurs magnétiques de niveau
MNR 6
