Catalogue Général D-541.01
TVI & MINITEV
Sondes de niveau résistives
TVI & MINITEV
Produit Précédent ‹‹
Produit Suivant ››
Manuel Utilisateur
TVI 1E / TVI 3 E
TVI 1E / TVI 3 E
MINITEV
MINITEV
ES 2001
ES 2001
Pour tous liquides conducteurs
De 1 à 4 électrodes
Réalisation : Métal et PTFE
Pour pression jusqu’à 200 bar
Pour température jusqu’à 220 °C
Raccord de fixation Gaz ou NPT
Tête de raccordement aluminium
PRINCIPE
La variation de résistance électrique provoquée par la présence de fluide entre deux électrodes est transformée en un signal tout ou rien par le relais de niveau (voir relais de niveau ES 2001 Doc 530-01, - RXM Doc 533-01).
La longueur des électrodes est préalablement ajustée à la valeur du niveau à contrôler.
APPLICATIONS
Contrôle ou régulation de niveau en réservoirs ouverts ou fermés, en canal etc...
Contrôle de présence/absence de fluide (détection de fuite, de tuyauterie vide, détection de marche à sec pour les pompes).
DESCRIPTION
Chaque sonde comporte 3 parties :

-
La tête de raccordement en fonte d’aluminium avec boîte à bornes et sortie sur PE, protection IP 55
-
Le raccord de montage en Inox 316 L avec l’isolateur en PTFE.
-
Les électrodes, de 1 à 4 selon le modèle, en Inox 316 L, à la hauteur désirée.

Le raccordement électrique se fait par une cosse.
Pour les sondes disposant d'une boîte à borne IP 55, une vis de masse est disponible à l'intérieur.
TERMINOLOGIE
Le terme “Bougie”, très souvent employé chez CIEMA, désigne une électrode ou encore une sonde mono-électrode.
La “Sonde” ou “Support” correspond à un ensemble, électrode et tête de raccordement.

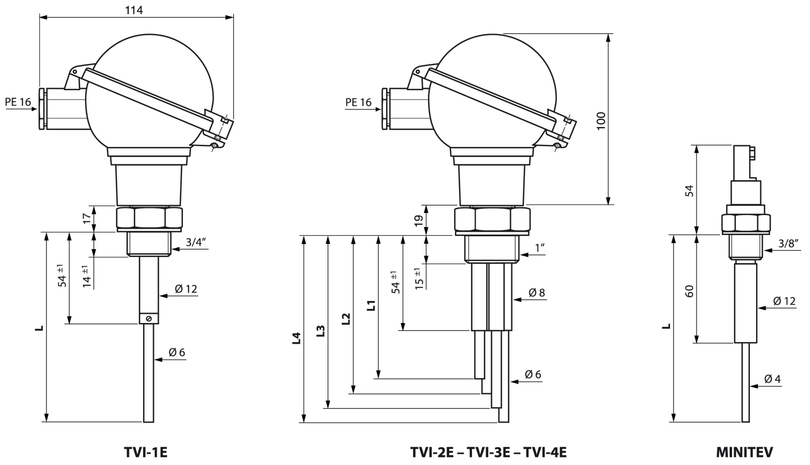

CODES ET CARACTÉRISTIQUES
Référence TVI-1E TVI-2E TVI-3E TVI-4E MINITEV
Code 541 310 541 420 541 430 541 440 541 330
Nombre d'électrode(s) x 1 x 2 x 3 x 4 x 1
Raccord fileté ¾" G (Option : ½" G) 1" G ⅜" G
Etanchéité Isolateur PTFE
Longueur mini 54 mm 60 mm
Longueur maxi 3000 mm 1000 mm
Température maxi 220 °C 80 °C 220 °C
Pression maxi (à T° maxi) 25 bar (à 220 °C) 25 bar (à 80 °C) 25 bar (à 220 °C)
Pression maxi à 20 °C 200 bar 50 bar 200 bar
MATERIAUX
Tête de raccordement Fonte d'aluminium (Sans tête)
Raccord de montage Inox 316 L Inox 304
Electrode(s) Inox 316 L Inox 304

PRÉCAUTIONS DE MONTAGE
-
Prévoir le bon nombre d'électrodes : 1 par point de niveau + 1 électrode de référence si le réservoir n'en fait pas office.

-
Monter de préférence les sondes verticalement sur le sommet du bac.
-
Dans le pire des cas, on optera pour un montage latéral à 45° vers le bas, (toujours penser aux ponts conducteurs de liquide qui simulent la présence de fluide).
-
Vérifier les limites de température, de pression et résistances chimiques des matériaux en contact avec le fluide.

-
Attention aux vapeurs, il est recommandé de surmouler les connexions après raccordement ou d’utiliser un capot percé afin d’éviter les condensations possibles.

-
En cas de liquide agité, veiller à ce que les tiges ne puissent se toucher en les éloignant par un jeu d’entretoises proposées en option, ou en les isolant dans un tube de tranquillisation, soit encore en les isolant d'une gaine thermorétractable.

-
Sur liquide colmatant ou ayant une phase vapeur, veiller à ne pas laisser se former de pont conducteur entre 2 électrodes.
D-541.01-FR-AA
28-11-2016
Sondes de niveau résistives
TVI & MINITEV
