Mesure de niveau liquides
•
Plage 0 à 3 mètres (+- 1mm)
•
Sortie 4-20 mA ou RS 485
•
Boîtier POM compact IP 68
•
Raccord de montage POM 1 1/2
•
Afficheur intégré rétro éclairé
APPLICATIONS
La sonde radar INTERIX est la solution idéale pour la mesure de niveau de liquides sur les réservoirs, cuves ainsi que sur les lacs, bassins, rivières, etc.
Version économique, il répond parfaitement au besoin d'une simple indication de niveau avec transmission à distance.
DESCRIPTION

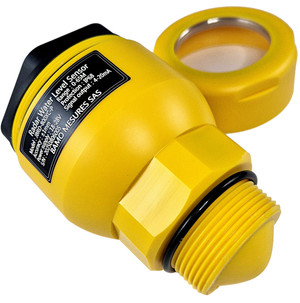

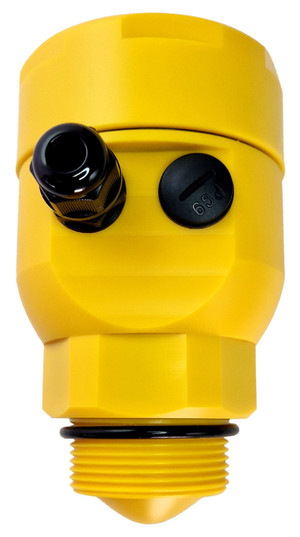

L’ INTERIX est une sonde radar de niveau sans contact avec un module électronique de traitement intégré au boîtier. Très compact grâce à une conception à lentille intégrée.
Ce capteur est alimenté par la boucle 4-20 mA et se distingue par sa fiabilité et sa grande précision de +/- 1mm.
Positionné au-dessus de la surface du liquide à mesurer, l’INTERIX fournit une sortie analogique proportionnelle au niveau du liquide. La mesure est insensible au changement de température et pression.
Le débogage Bluetooth via smartphone facilite la maintenance sur le terrain.

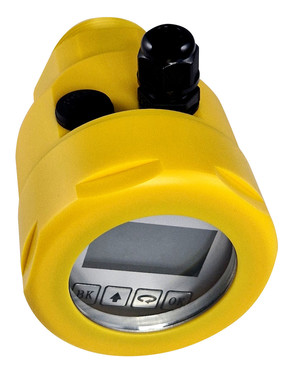

Le bloc affichage est séparable de la jauge.
La sonde fonctionne à une fréquence de 76 à 81 GHz. selon le procédé FMCW (Frequency Modulated Continuous Wave). Des impulsions électromagnétiques sont continuellement émises sur la plage de 76 à 81GHz, réfléchies par la surface et détectées par le récepteur du capteur.
La bande passante de 5 GHz assure une résolution et une précision de mesure supérieures.
L'angle de faisceau minimal de l'antenne est de 6°, ce qui réduit l'impact des interférences environnementales et facilite l'installation.
La distance est ainsi calculée par les différences de signaux émis et réfléchis.
Son signal de sortie en 4-20 mA, technique 2 fils. Ou une liaison RS 485 avec possibilité de support Bluetooh pour les réglages.
Cette technologie est idéale pour détecter des niveaux de manière rapide, fiable et très précise.
Rappel sur la technologie radar : Rôle de la constante diélectrique (εr)
Quand une onde radar rencontre la surface d’un produit (liquide, solide...), une partie de l’énergie est réfléchie, l’énergie restante est transmise dans le matériau. Le taux de réflexion dépend directement de la différence de constante diélectrique entre l’air (εr ≈ 1) et le produit.
La constante diélectrique relative (εr) d’un matériau indique sa capacité à polariser en réponse à un champ électrique. Cela affecte directement l’intensité de la réflexion de l’onde radar :
•
Plus εr est élevé, plus la différence de permittivité entre l'air et le produit est grande.
•
Cette différence entraîne une réflexion plus forte du signal radar.
•
Inversement, si εr est faible, la réflexion est plus faible, ce qui peut rendre la détection difficile.
Attention toutefois à respecter la résistance chimique selon le modèle.
Constante diélectrique relative (εr) :
La condition essentielle de la mesure du niveau radar est la constante diélectrique relative (εr) du milieu qui doit être supérieure à 1,9.
| Diesel |
2,1 |
|
|
| Ammoniac |
17...26 |
Eau |
80 |
| Bitume |
2,6 |
Glycol |
37 |
| Acide acétique |
6,2 |
Acide sulfurique (20 °C) |
84 |
CARACTÉRISTIQUES TECHNIQUES
Fréquence du signal :
76 GHz -81 GHz (FMCW)
Échelle de mesure :
0.2 à 3 mètres ( max 0.2- 20 m)
Erreur selon température :
0,05 %de la pleine échelle par 10°C
Alimentation :
18...28 V DC
Signal de sortie :
4-20 mA
Amortissement :
Sélection de 0 à 99 secondes
Fréquence de la mesure :
10...60 secondes selon l’application
Matériau du boîtier :
POM (S/Dde)
Raccord montage :
POM 1''1/2 (BSP) fileté
Température ambiante :
-20...+75 °C
Pression de service :
-1 à + 10 bar
Conformité CE :
L'appareil satisfait aux exigences légales des Directives Européennes en vigueur.
CODES ET RÉFÉRENCES
| Code |
Référence |
Désignation |
| 593 300 |
INTERIX 80 XCP |
Capteur radar Niveau |
| 520 615 |
CE112 |
Contre écrou 1"1/2 PPH |
|
|
Potence réglable (S/Dde) |

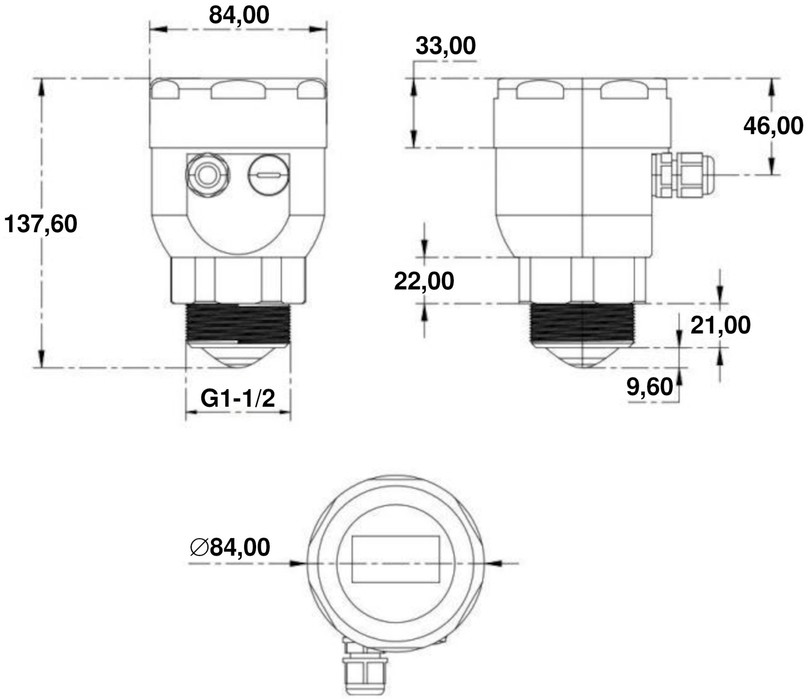

DIMENSIONS
D-593.01-FR-AA
19-12-2025
Mesure de niveau par radar
INTERIX 80 X-CP
