JAR

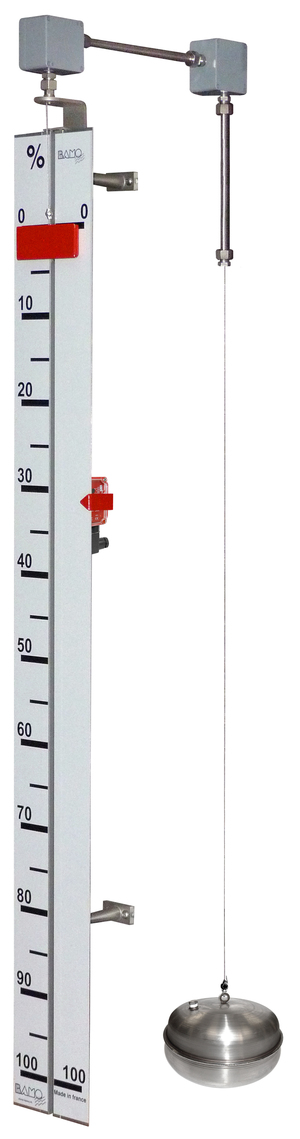

Jauge à réglette
JAR
Produit Précédent ‹‹
Produit Suivant ››
Manuel Utilisateur

Indicateur de niveau tout métal
Grande largeur de visualisation
Graduation au choix (%, m³, L)
Application sur hauteur importante
Poulies capotées avec système anti-déraillement
Système modulaire : Tronçons de 1500 mm
PRINCIPE
Visualisation d’un indicateur sur une réglette graduée qui, entraîné par un flotteur à l’aide d’un câble, représente le niveau de remplissage d’une cuve.
Le système magnétique de l’indicateur permet d’actionner des contacts.
DESCRIPTION
Cet ensemble de mesure de niveau se compose d’un flotteur et d’un indicateur reliés entre eux par un câble sur poulies.
L’indicateur qui sert de contrepoids est guidé le long d’une réglette graduée métallique et suit le déplacement du flotteur immergé dans la cuve.
La réglette graduée est fixée sur la cuve par l’intermédiaire de fixations réglables et coulissantes et peut être équipée de contacts électriques.
Sa conception tout métal, permet une utilisation lorsque les matières plastiques sont prohibées.
Du fait du système de poulies, l’indication est l'image inverse du niveau dans la cuve.
CONDITIONS DE SERVICES
Cuve à pression atmosphérique
Température de service : 0...+80 °C
COMPOSITION D'UN ENSEMBLE
Kit JAR, hauteur base 3 m : Code article 582 010

1 flotteur Ø 200 mm, inox AISI 316
1 câble Ø 1 mm, inox AISI 316, longueur 6 m
2 serre-câbles, inox AISI 316
1 poulie côté indicateur avec système anti-déraillement, inox AISI 316 sous capot aluminium
1 poulie côté cuve avec système anti-déraillement, inox AISI 316 sous capot aluminium
2 tubes de transfert, Ø 12 mm, inox AISI 316, longueur 1 m par tube
1 indicateur magnétique (couleur rouge), inox AISI 316
1 réglette graduée, aluminium (Hauteur à préciser)
1 jeu de 3 fixations coulissantes et réglables en profondeur, (Prévoir 1 fixation par mètre supplémentaire)

OPTIONS :
Contacts électriques bistables inverseurs
CODES ET REFERENCES
Code Référence Composition
582 010 Kit JAR Ensemble, hauteur base 3 mètres
PIECES DE RECHANGE :

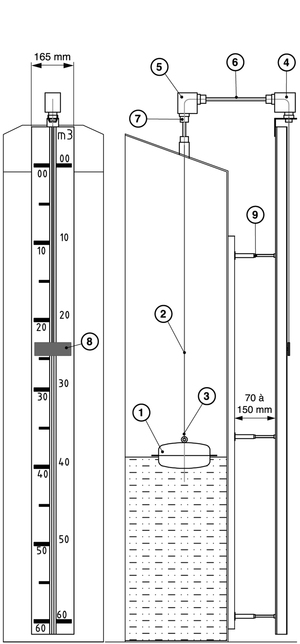

Code Référence Description Rep.
583 300 FI/200/SFA Flotteur inox AISI 316, Ø 200 mm 1
583 500 CIM/SFA Câble inox AISI 316, Ø 1 mm 2
583 550 SC/SFA Serre-câble AISI 316 3
582 040 Poulie capotée (côté indicateur) 4
582 041 Poulie capotée (côté cuve) 5
582 045 2 tubes de transfert inox AISI 316, (1 tube = 1m de long) 6
582 042 Raccord olive 3/8” 7
582 050 Indicateur magnétique peint (couleur rouge) 8

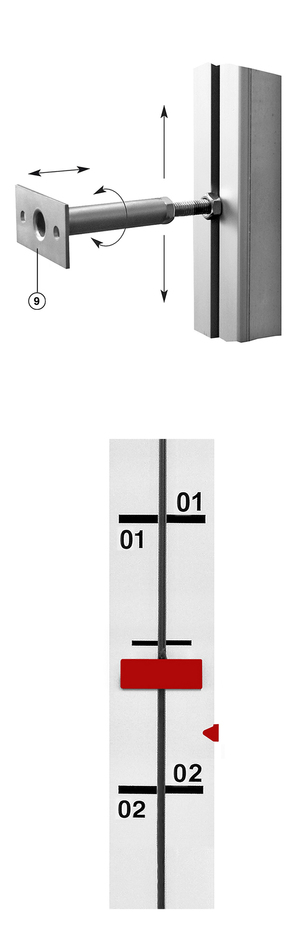

582 055 Fixation coulissante sur toute la hauteur de la glissière et réglable en profondeur de 70 à 150 mm 9
OPTION :
Code Référence Désignation
585 010 BSM 501 / J Contact électrique pourJAR
-


D-582.01-FR-AB
14-09-2016
