Indication en sommet de cuve
•
Fixation par bride ou raccord fileté
•
Index magnétique pour contact
•
Idéal pour réservoirs enterrés ou fûts
•
Pour tous les liquides chargés, clairs etc...
APPLICATIONS
Lecture et contrôle de niveau sur un réservoir et, par l'intermédiaire de contacts, commande de pompes, vannes, émissions de signaux d'alarme haute et basse.
Le modèle FS4 Fût se destine aux futs ou réservoirs opaques de petite taille pour une indication visuelle immédiate du niveau.
PRINCIPE
Un flotteur solidaire d'une tige provoque le déplacement d'un index dans un tube extérieur en PVC transparent.
La lecture se fait alors directement au travers du tube.
Sur le modèle standard, le flotteur est guidé par un tube Ø 63. La fixation de l'ensemble est assurée par un collet et une bride tournante DN 65.
Le modèle Fût ne possède pas de tube de guidage et la fixation est assuré par un raccord fileté.
Chaque appareil est étudié en fonction de la densité du fluide et de la hauteur à contrôler.
Plus il y aura de hauteur plus le flotteur sera grand et engendrera une perte d’information en bas de cuve.
L'index comporte un aimant qui peut commander les contacts disposés à l'extérieur du tube (BSM 501 ou BRK 60 / Ø 32).
CARACTERISTIQUES TECHNIQUES
Température maxi
60 °C ––> PVC
80 °C ––> PPH
Pression maxi
Atmosphérique
Modèle standard
Hauteur maxi
3000 mm – Directement liée à la densité du fluide
Fixation
Collet et bride libre en PVC ou PPH
Modèles "Fût"
Hauteur maxi
1000 mm – Directement liée à la densité du fluide
Fixation
Raccord fileté 2" G, PVC ou PPH
Raccord trisure 1, PVC ou PPH
Raccord trisure 2, PVC ou PPH
OPTION
Contact BSM 501 ou BRK 60
CODES ET REFERENCES
| Code |
Référence |
Désignation |
| 584 300 |
FS4 |
Tige, flotteur, index PPH, tube inférieur, bride PVC |
| 584 310 |
FS4 TPVC |
Modèle tout PVC |
| 584 400 |
FS4 PPH |
Modèle tout PPH |
| 584 520 |
FS4 FUT PVC |
Modèles Fût tout PVC |
| 584 530 |
FS4 FUT PPH |
Modèles Fût tout PPH |
Précisions à fournir impérativement : Hauteur de mesure (cote L) – Nature du fluide – Densité – Température

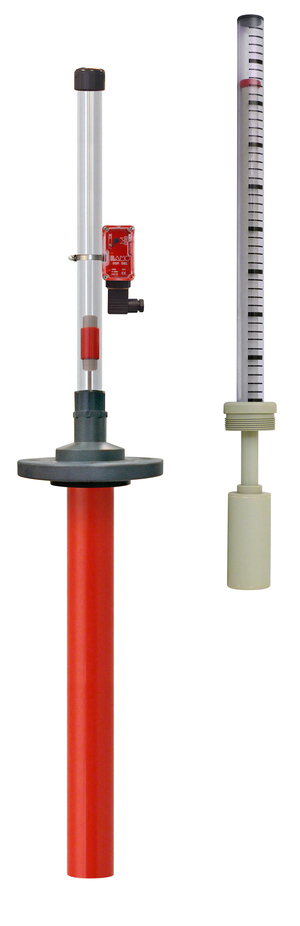

| FS4 Standard |
FS4 "Fût" |
| (1) |
Tube externe Ø 32, PVC transparent |
(1) |
Tube externe Ø 32, PVC transparent |
| (2) |
Index magnétique |
(2) |
Index magnétique |
| (3) |
Tige |
(3) |
Tige |
| (4) |
Flotteur Ø 50 |
(4) |
Flotteur Ø 50 |
| (5) |
Bride libre DN 65, PVC ou PPH |
(G) |
Filetage 2" G, PVC ou PPH |
| (6) |
Tube guide Ø 63, PVC ou PPH |
(t1) |
Filetage trisure 1 (*), PVC ou PPH |
| – |
– |
(t2) |
Filetage trisure 2 (*), PVC ou PPH |
(*) : Filetage triangulaire Ø M57, pas de 4 mm
D-584.01-FR-AB
25-03-2017
Indicateur de niveau en partie supérieure de bac
FS4
