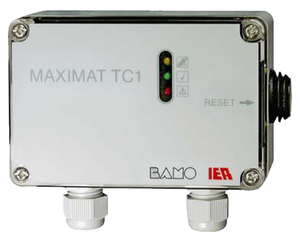

MAXIMAT TC1
Dispositif de signalisation 1 voie
MAXIMAT TC1
Produit Précédent ‹‹
Produit Suivant ››
Manuel Utilisateur

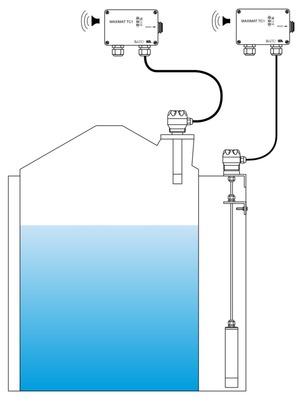

Exemple : MAXITOP
Exemple : MAXITOP

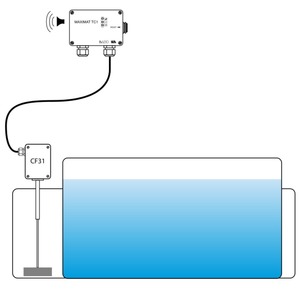

Exemple : Contacteur CF31
Exemple : Contacteur CF31
Dispositif d’alarme 1 voie pour :
Séries MAXIMAT et MAXITOP
Contact Tout ou Rien (CF-30/31)
Surveillance de la boucle
Fonction de test capteur intégrée
Alarme lumineuse et sonore >75 dB
Sortie relais contact inverseur
APPLICATIONS
Signalisation d’alarme pour :

Conteneurs de stockage de liquides non-combustibles et dangereux
Bassins de rétention
Bacs et espaces collecteurs
DESCRIPTION
Le MAXIMAT TC1 est un dispositif de signalisation pour les détecteurs anti-débordement ou fuite des série MAXIMAT C ou MAXITOP. Ces boîtiers intègrent l’auto diagnostic et la surveillance du capteur connecté, ainsi que le traitement complet de l’alarme. L’alarme acoustique du dispositif est conforme aux directives (ZG-ÜS) d'homologation des capteurs de débordement.

Le détecteur connecté est alimenté par le TC1. La signalisation de l’alarme générée par un capteur d’anti-débordement ou de fuite connecté au TC1, est visuelle et sonore. L’alarme sonore intégrée (Buzzer) permet d’alerter localement un opérateur et s’acquitte en pressant le bouton de réinitialisation intégré au dispositif.

Le MAXIMAT TC1-B est dédié à tout signal Tout ou Rien pour réaliser une alarme sonore avec acquittement. Il permet de raccorder n’importe quel capteur disposant d’une sortie contact sec (détecteur de fuite CF-30/CF31, contact BSM/BRK ou MNR).

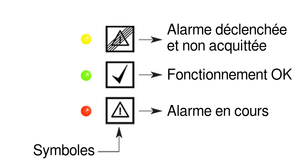

Signalisation de l'état du système par 3 LED :

CODES ET RÉFÉRENCES
Code Référence Désignation
555 720 TC1 Dispositif pour série MAXIMAT/TOP et CF-30
555 740 TC1-B Dispositif pour signal Tout ou Rien (contact sec)
CARACTÉRISTIQUES TECHNIQUES
Alimentation
230 V AC ±10 % –– 50/60 Hz
Consommation
~ 2 VA / 2 W
Protection
IP 65 selon EN 60 529
Température
-20...+60 °C
Boîtier
Polycarbonate
Pour montage mural
Entrée
(x1) Capteur (MAXIMAT  TC1)
(x1) Contact sec (MAXIMAT  TC1-B)
Connexions électriques
Bornes à vis
Sortie
(x1) Contact inverseur
Commutation
230 V AC / 3 A
Signalisation
1 LED (verte) de fonctionnement
1 LED (jaune) pour alarme déclenchée et non acquittée
1 LED (rouge) pour alarme en cours
Alarme sonore intégrée >75 dB
Élément de commande
Bouton poussoir pour acquittement et test

Marquage CE : L´appareil rempli les conditions réglementaires des Directives Européennes.

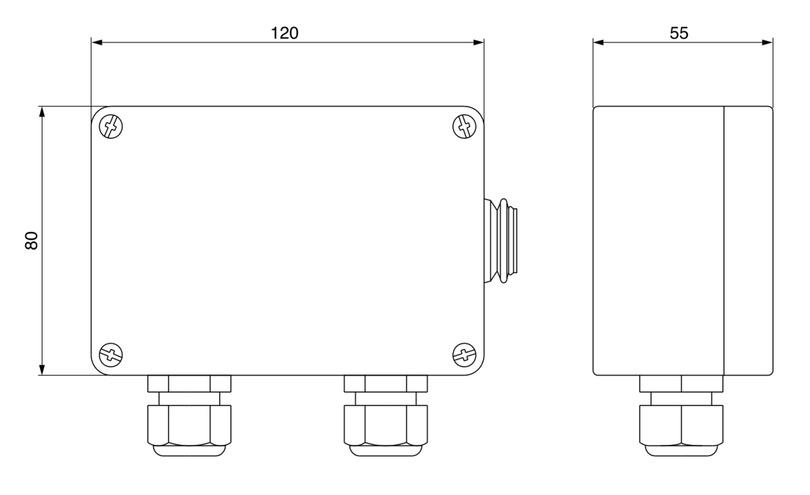

DIMENSIONS
